    水箱拉絲機是子午線輪胎用鋼簾線生產企業的關鍵設備，其收卷控製是變頻器跳舞輪位置反饋控製。由於生產速度快，用量大，加上環境比較惡劣，因此要求采用性能優異，穩定性好，質量可靠和抗腐蝕能力強的變頻器。我廠為拉拔0.22毫米以下線徑的鋼簾線定製了160型新型水箱拉絲機上，全部選用了丹佛斯最新推出的FC係列變頻器作收卷和主傳動驅動，取得了很好的運行效果。

    一、160型水箱拉絲機的工作原理

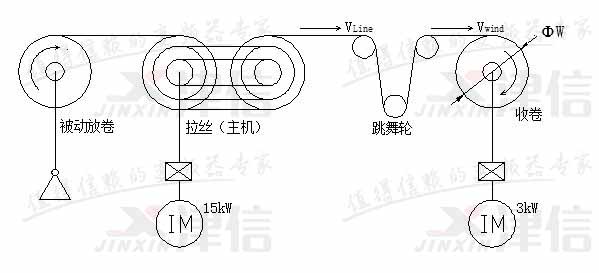

    160型水箱拉絲機放卷為被動式放卷，主牽引為15kW交流異步電機，收卷用3kW交流異步電機，設計最高線速度為20米/秒。收卷為了與主機線速度同步並保持恒定張力，引入跳舞輪緩衝機構。由於跳舞輪上未安裝伺服氣缸，因此在正常運行過程中鋼絲的張力隻與跳舞輪及其上配重塊的重量有關，而與跳舞輪的位置無關。

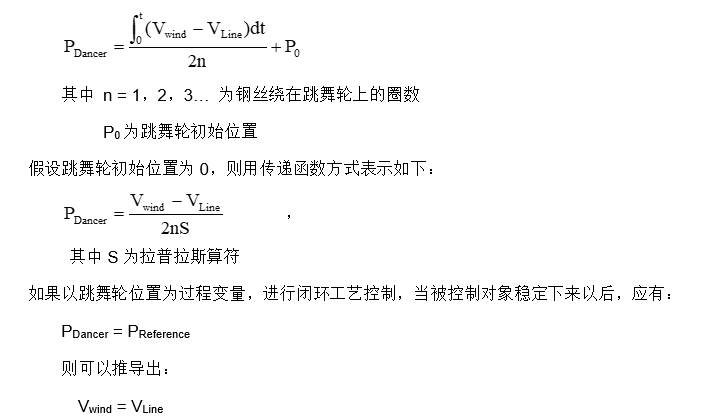

    根據動滑輪的物理性質，跳舞輪的位移PDancer與卷繞線速度Vwind、VLine有如下關係：

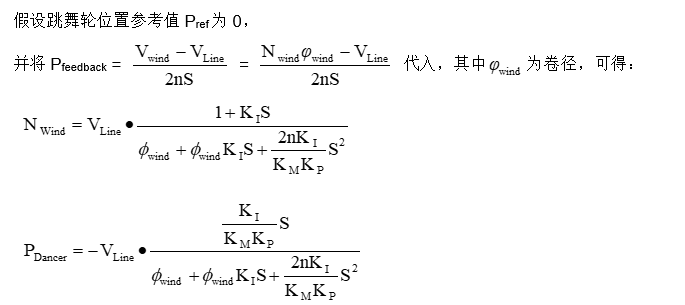

    可見收卷線速度同步控製的控製要求，可以轉化為跳舞輪位置控製的要求。


    二、收卷跳舞輪控製函數分析：

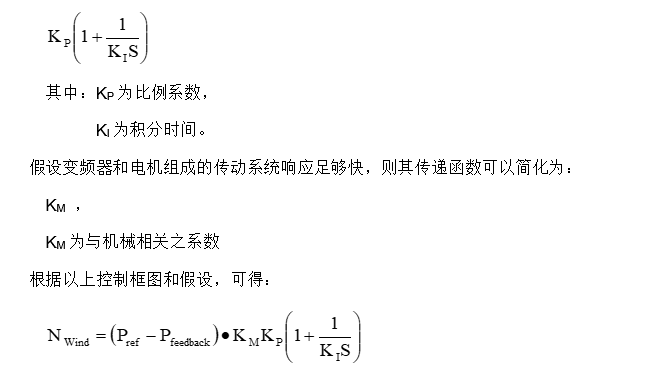

    為適當簡化方程，假設隻用PI調節，忽略微分，則PID調節器的傳遞函數為：

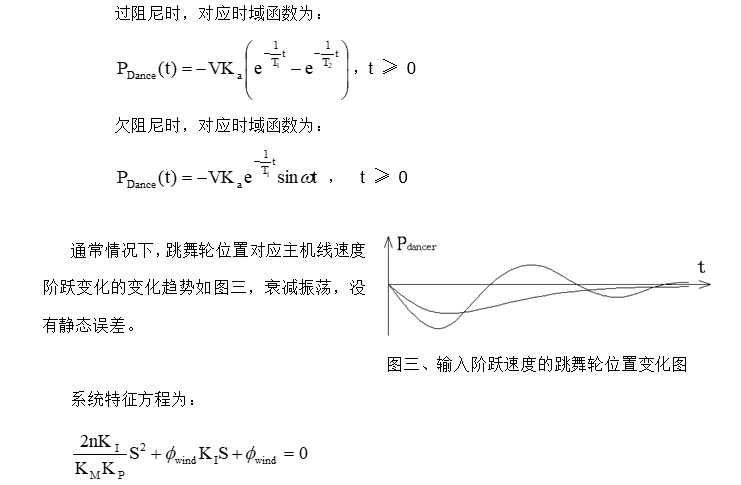

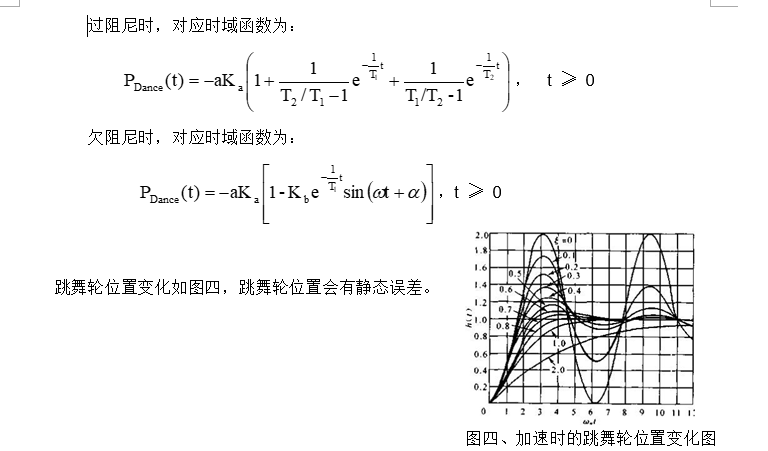

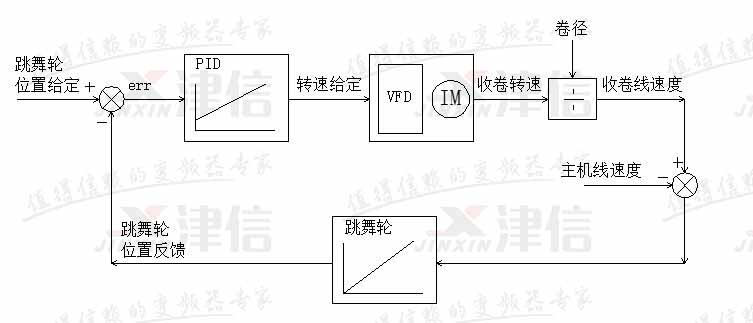

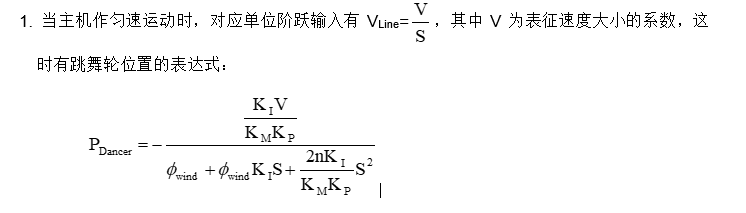

    上麵的方程表明跳舞輪位置反饋控製等效於以鋼簾線的線速度為輸入變量的二階控製係統。下麵就主機工作於勻速和勻加速（減速）兩種不同的工況分別分析跳舞輪位置控製的控製特性。

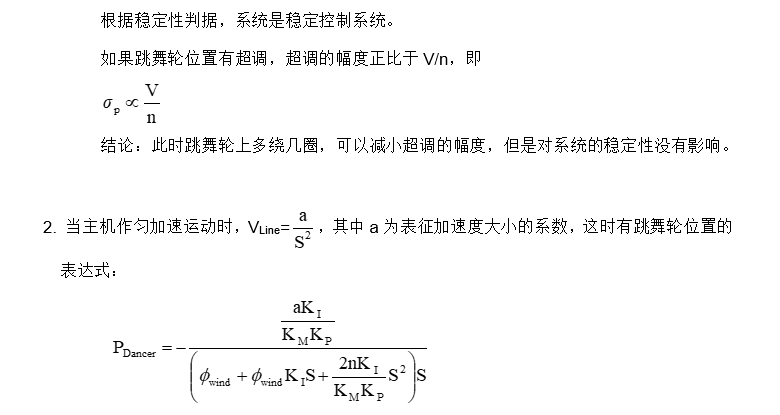

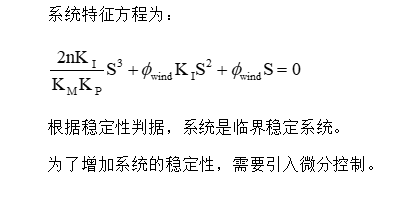

    綜合上述分析結果，為了得到穩定而且波動幅度較小的控製係統，需采取以下措施：
    1、選用高性能的變頻器，提高驅動係統響應速度，減少滯後時間；變頻器的轉矩過載能力要強，轉速響應要快，必要時考慮轉速閉環磁通矢量控製
    2、係統在加減速時是最不穩定的，線速度的加減速時間不能太快；
    3、數字控製係統運算與采樣時間要快；
    4、增加鋼絲繞在跳舞輪上的圈數，可以減小振幅；
    5、要加入微分控製。


    三、電氣控製係統構成：

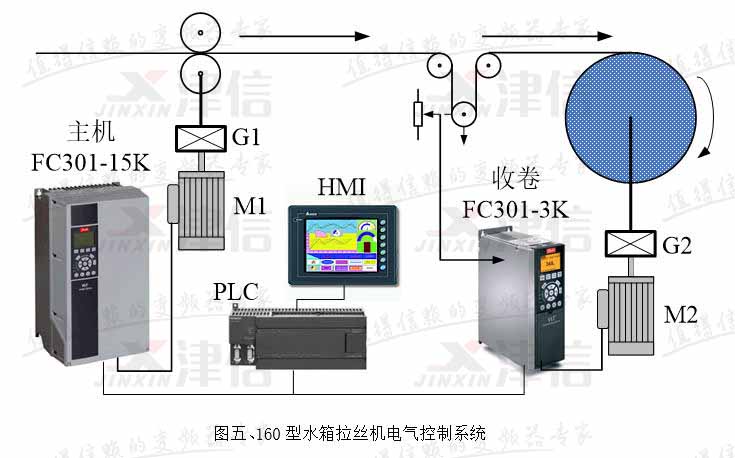

    下圖為電氣控製係統構成圖。

    主機采用丹佛斯FC301-15kW變頻器，開環轉速控製。使用丹佛斯特有的VVCplus控製功能模式，能確保開環轉速控製精度 ±0.5%。

    收卷采用丹佛斯FC301-3kW變頻器，跳舞輪位置反饋信號直接接入變頻器的模擬量輸入端口，變頻器工作在閉環工藝控製模式。FC301變頻器內部係統程序掃描時間為5mS，這個執行速度很好地保證了數字PID調節器的采樣和運算速度，有助於提高係統穩定性。為了提高收卷驅動係統的響應速度，變頻器的正負轉矩限製都設為最大值（出廠為160%）；變頻器的加減速時間設為1秒鍾。加減速時間設得更短午夜视频福利也試過，但是發現對減小係統波動影響不明顯，反而由於機械負載的慣性，易使變頻器進入過轉矩保護運行模式。收卷變頻器要外接能耗製動電阻，因為雖然在收卷運行工況下，電機平均輸出功率是正的，但是由於驅動係統響應速度較快，瞬時可能因為急速減速而進入發電機工作模式。

    四、變頻器參數設置和調試：

    丹佛斯FC係列變頻器可以簡單地通過其內置的USB連接到計算，通訊連接成功以後就能使用丹佛斯公司的MCT10軟件方便地調試和設定變頻器參數。

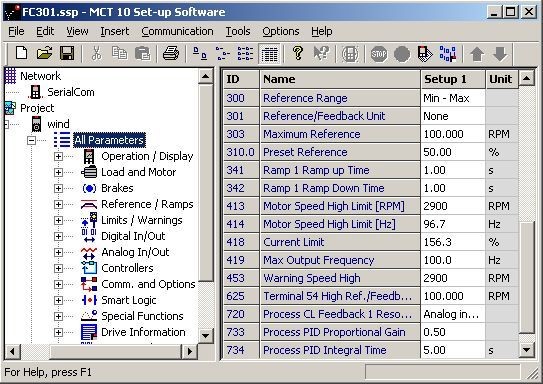

    圖六為MCT10軟件顯示的FC301變頻器的參數設置（部分）。


    優化PID調節參數
    卷繞控製的特點：同樣的一套PID調節參數，勻速時易於穩定，波動也較小；而加速時就不易於穩定，而且因為跳舞輪位置有靜差，波動幅度也較大。因此PID調節參數主要針對加減速過程予以優化。MCT軟件有數字示波器功能，通過實時觀測線速度和跳舞輪位置在加減速時的變化曲線，能很方便地調整調節參數。

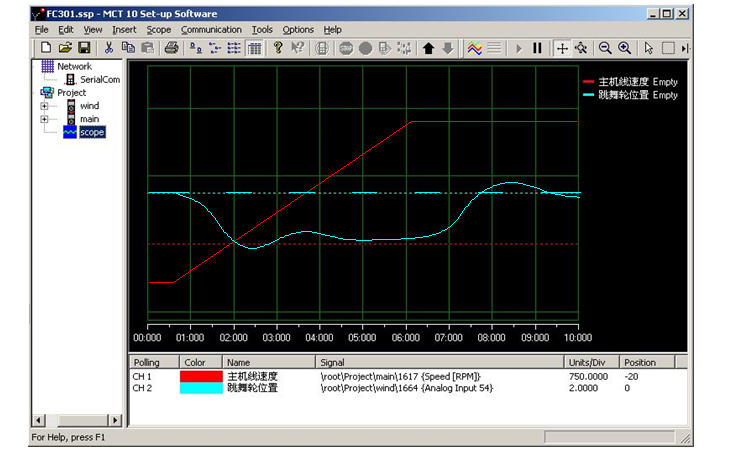

    下圖是用MCT10軟件的示波器功能拍攝的線速度-跳舞輪位置變化圖


    運行結果：全部采用丹佛斯FC301係列變頻器的新型濕拉機第一次投入6台樣機試機，連續運行3個月，運行狀況良好。第二批60台預計2008年第一季度將投入使用。

    鋼簾線行業需要用到大量卷繞控製，使用丹佛斯FC300係列變頻器內置的PID調節功能作收卷跳舞輪控製能滿足高速運行的要求。此控製方式可以擴展到放卷控製的場合。對於加速度要求極高的應用，則可以考慮使用丹佛斯提供的“線速度前饋+自由PID”的專有控製方式。由於丹佛斯FC300係列變頻器極高的質量穩定性和抗惡劣環境能力，使整機故障率大大降低。
